Односкатная крыша из профнастила: пошаговый мастер-класс по строительству

С профнастилом как кровельным материалом работать легко и удобно. Такие кровли получаются прочными и надежными, простыми в обслуживании и эстетичными. Но не многие знают, что не хуже по параметрам получается односкатная крыша из профнастила, и ее еще проще сделать своими руками. А потому, если вы ищете, чем покрыть небольшой летний домик, сарай, баня или гараж, обратите внимание на этот вариант. Ведь далеко не всегда необходимо сооружать из хозяйственных построек стандартные “избушки”!

А как сделать такую крышу, какой необходим уклон и какая обрешетка понадобится, мы вам сейчас расскажем.

Содержание

Вот подробная видео-инструкция строительства такой крыши:

Почему именно односкатная?

Вы наверняка заметили, как быстро односкатные крыши стали входить в российскую моду частного строительства. Стильные, лаконичные, необычные. Да, сегодня уже к недостаткам односкатных крыш нельзя отнести их малопривлекательный вид, как это было сравнительно недавно.

Дело в том, что многие столетия в России были традиционно строились только двускатные крыши, которые наиболее благоприятно переносили сильные ветра и большие скопления снега. А вот односкатные почти всегда красовались на постройках хозяйственного типа, как самый простой конструктивный вариант. И со временем отношение к этому минималистичному архитектурному варианту выработалось, как к «сарайному».

Но на самом деле односкатные крыши считаются за рубежом одними из самых стильных. И их куда легче и интереснее задействовать в необычные проекты: и сводить клином прямо в землю, и делать с разворотом, и размещать на них разные электросберегающие панели, и выполнять в сумасшедшем футуристическом спектре. Причем на фоне большинства стилей ландшафтного дизайна такие крыши выглядят вполне органично. Тем более что в природе еще можно встретить отвес или плоскую часть ландшафта, а вот в виде «домика», как у двускатных крыш – никогда.

А ведь односкатная крыша, при всей парусности профнастила, – самая безопасная в плане ветровой нагрузки. Особенно, если ее правильно расположить. Но все же вред от этой погодной стихии может быть, если вы еще и живете в ветреном районе. Почему? Сейчас объясним.

Дело в том, что ветер, кроме своих неустанных попыток сорвать крышу, еще и бросает на нее снег, дождевую воду и грязь. А в сильные бури дождевые капли умудряются не только падать, но практически летать в горизонтальном направлении. И, если вы при строительстве односкатной крыши с профнастилом не продумали никакой гидроизоляции, надеясь на стыки кровельных листов, дело плохо. Вода попросту под давлением воздуха попадет прямо под нахлест, а оттуда – в помещение. Ведь это только в тихий и безветренный дождик крыша без гидроизоляции – защита, а в бурю – настоящее решето.

Да и в обустройстве такая крыша радует своей простотой:

Чем хорош профнастил для такой крыши?

У профнастила много преимуществ перед другими кровельными покрытиями: легкий вес, прочность и экологичность. Для односкатной крыши это один из лучших вариантов: закрепили маловесные листы, и забыли о них лет на двадцать.

А теперь немного о самом материале. Изготавливают кровельный профнастил из стального горячекатаного листа толщиной от 0,4 до 1,5 мм. В заводских условиях этот профлист покрывают цинком или алюминием, чтобы защитить внутренний металл от коррозии, и полимерным покрытием. Трапецевидные ребра, которые делают у профнастила, значительно увеличивают его жесткость.

Для того, чтобы построить прочную односкатную крышу из профнастила, вам нужно научиться различать такие его виды:

• С – это стеновые панели с ребром до 10 мм высотой и с толщиной 0,4-0,6 мм. Как вы уже догадались из названия, такие листы используют преимущественно для отделки стен построек и особых требований по жесткости к ним не предъявляется.
• НС – это уже более прочные листы, с высотой ребер в пределах 10-35 мм и толщиной листа 0,6-0,85 мм.
• Н – это уже несущие профлисты с толщиной от 3 мм и ребром от 40 мм.

Для крыши вам подходит профнастил марки Н и НС, а также специальной марки, которая разработана специально для кровель. Профнастил марки С вы можете использовать для покрытия небольших хозяйственных построек, да и то при наличии сплошной обрешетки.

Т.к. односкатная крыша отличается тем, что у нее нет конька, опасность проломления снегом здесь немного выше, чем у двускатной формы. А потому, не зависимо от того, идет речь о доме или небольшой пристройке к дому, лучше возьмите профнастил таких марок: NS44 или NS35.

А вот длина и ширина готовых листов бывает разной, т.к. предназначения профлиста тоже разные: для забора, для небольших сарайных крыш, для крыши частного дома и для устройства перекрытия.

От проекта – к реализации

Итак, первым делом нужно вычислить угол наклона будущей крыши, толщину стропил и шаг будущей обрешетки.

Определяем угол наклона

Согласно современным Строительным Нормам и Правилам II-26-76 для каждого кровельного материала определен свой минимальный угол наклона. Но все же есть смысл также обращать внимание на то, какой именно угол указал производитель той или иной марки профнастила – обычно минимальное значение больше.

Но что вообще сам по себе значит минимальный угол наклона? Это тот уклон, при котором перелива воды между гофрами не произойдет, а, значит, не станут образовываться лужи. Правда, и в этом случае также не учитываются снеговые нагрузки, и то, что сильный ветер способен заталкивать воду и снег в отдельные элементы кровли.

Вот хороший пример достаточно плотной обрешетки под профнастил:

Еще примите во внимание, что чем выше ребро, тем лучше для самой крыши, и тем реже можно делать обрешетку.

Рассчитываем нагрузки

При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности. Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми.

С другой стороны, прогнуть такой достаточно тонкий материал способны и 1,5 метра снега на доме, а потому с этой стороны профнастил тоже хрупок. Вот почему вычислять угол вам придется тщательно, со всеми расчетами и ответственностью. Но чем ниже скат односкатной крыши, тем качественнее должна быть гидроизоляция и тем плотнее должны быть стыки.

Кроме ветровой нагрузки, односкатные крыши подвергаются целому ряду природных и физических сил, которые родом как из внешней среды, так и из самой постройки. Это влажность, атмосферные осадки и водяной пар, ветер, солнце, перепады температур и агрессивные химические вещества, которые находятся в воздухе. Причем тут воздух? Скажем, есть огромная разница для кровельного покрытия, которое находится на доме в тихом регионе и возле моря.

Проектируем вентиляцию

А теперь давайте разберемся с вопросом вентиляции. Односкатные крыши без чердака, которые называют совмещенными, строят тогда, когда уклон минимален. Их вентиляция происходит за счет наружного воздуха, который проходит через воздушные прослойки в кровельном пироге или через специальные каналы в верхних панелях. Только так на крыше не будет собираться конденсат:

При более близком рассмотрении эти же процессы выглядят так:

Еще одна задача при строительстве односкатной крыши под профнастил состоит в том, чтобы защитить подкровельное пространство от жары. Дело в том, что любое кровельное покрытие, сделанное из металла, под прямыми солнечными лучами в летние дни сильно нагревается. А современные гидроизоляционные пленки с металлизированным напылением на внешней стороне хорошо защищают от такой жары, ведь работают как отражатели невидимых тепловых лучей.

Односкатные крыши можно строить как с чердаком, так и без него. Если наличие чердака на планируется, тогда и кровля, и перекрытие объединяются в одно целое. Т.е. попросту само пространство чердака исчезает, превращаясь в небольшой вентиляционный проем, или и вовсе без него. Невентилируемые односкатные крыши строятся из многослойных или сплошных панелей, либо в очень простых проектах:

Пошаговый пример строительства

Итак, выбрали уклон односкатной крыши из профнастила и определились с ее конструкцией? Тогда строим – шаг за шагом:

Шаг 1. Изготавливаем мауэрлат

Укладка односкатной крыши из профнастила начинается с установки мауэрлата. Для этого возьмите брус 10х15 см, если только крыша будет не на постройке из бруса (здесь роль мауэрлата играет верхний венец).

Иногда необходим армированный пояс под мауэрлат, в который вставляют стальные шпильки и уже на них надевают сам брус. Зачем это нужно? Чтобы не только распределить нагрузки от крыши, но и достичь максимальной горизонтальности. Иначе у вас с одной стороны односкатной крыши получится один угол наклона, а со второй – другой. Поэтому наличие мауэрлата – обязательное условие.

Вот какой мауэрлат вам понадобится, если крыша будет достаточно массивной, а стены – из хрупкого блока:

А теперь крепите стропила к мауэрлату. Самый простой способ – два перекрестных гвоздя от 15 см длиной или же металлические скобы.

Шаг 2. Размечаем стропила и делаем обрешетку

Теперь делаем разметку стропил:

• Шаг 1. Уложите доску на мауэрлат так, чтобы по краям оставались свесы по 40-50 см.
• Шаг 2. Возьмите угольник или уровень и сделайте разметку верхнего и нижнего запила. В итоге ширина запила должна быть идеально равна ширине мауэрлата, но не превышать 1/3 высоты самого стропила.
• Шаг 3. Изготовьте шаблон по полученному результату и по нему уже сделайте разметку на всех остальных стропилах.

Основание односкатной крыши под профнастил – обрешетка из досок или стальных прогонов. Принцип подбора нужной обрешетки для профнастила такой:

• При минимальном угле наклона односкатной кровли обрешетка необходима сплошная или с шагом, который не превышает 30 см.
• При среднем уклоне шаг обрешетки можно делать от 30 до 65 см.
• Для крутой односкатной кровли шаг обрешетки уже можно делать до 1 метра!
• При большом угле наклона крыши некоторые отдельные марки профнастила можно даже монтировать с шагом обрешетки от 3 до 4 метров, т.к. их жесткость это позволяет.

Делать обрешетку следует снизу вверх, крепя каждый брусок на один гвоздь или скобу прямо к стропилу.

Теперь устанавливаем кобылки – дополнительные свесы, под которые подкладываем рубероид, чтобы защитить их от сырости. Эти свесы вы в последствие зашьете сайдингом.

Шаг 3. Укладываем гидроизоляцию

Укладывать подкровельную пленку нужно полотнами снизу вверх, с нахлетом и не в натяг. Уже на стропилах такая пленка крепится специальными рейками – контробрешеткой, при помощи строительного степлера или гвоздей.

Если односкатную крышу вы делаете невентилируемой или у нее с этим делом туго (вполне широкая практика), тогда в качестве гидроизоляции берите не простую пленку, а антикондесатную, которую еще называют гидропароизоляционной. Еще лучше – современную паропроницаемую мембрану, которая все лишние водяные пары будет выводить наружу. Ведь на самом деле идеально рассчитать направление водяных паров и обезопаситься от протеканий почти невозможно. Все потому, что речь идет о достаточно сложных процессах.

Ведь самый опасный в плане протечек подтаявший снег. Он при этом еще не двигается вниз, а потому талая вода оказывает давление на профнастил. Найдет хоть малейшую щель – обязательно проникнет.

Шаг 4. Поднимаем профнастил на крышу

Очень важно для односкатной крыши подобрать такой профнастил, длина листов которого превышает длину ската. А для строительства такой крыши вам понадобятся такие инструменты:

1. Шуруповерт и электрические ножницы.
2. Длинная и прочная веревка.
3. Специальные кровельные шурупы с шестигранными головками и резиновыми прокладками.
4. Степлер и скобы.
5. Две прочные лестницы – одна для земли, вторая – на длину ската.

Веревку, которую нужно брать минимум в 4 раза длиннее лестницы, закрепите на обоих ее концах. У вас должна получиться петля, в которую вы вложите профнастил и поднимете его за ее счет.

Укладываться листы профнастила должны в горизонтальном направлении, с нижнего угла. К слову, если вам придется подрезать один из листов, то не делайте этого шлифовальной машинкой, которая предназначена резки металла. Дело в том, что она всегда разрушает на таком покрытии слой цинка с покрытием, и металл попросту поддастся коррозии.

Шаг 5. Монтируем профнастил

Для одного листа вам понадобится не менее 9 штук шурупов. Если высота ребра не превысит 2 см, то закрутите шуруп в вершину, если больше – тогда только в прогиб. Следите за тем, чтобы уплотнительная прокладка не была ни пережата, ни оставалась свободной.

Итак, вот как нужно монтировать лист профнастила на обрешетку:

• 1-я рейка: всего по одному саморезу в каждый прогиб.
• 2-я рейка: по два самореза через два прогиба.
• 3-я рейка: по три самореза через два прогиба.
• 4-я рейка: всего четыре самореза по ширине листа.

Укладывать профнастил на односкатную крышу нужно вертикальными полосами, стыкуя на ширину одной волны. Только возле стен и в других стыках профнастил нужно класть с нахлестом 15-20 см. Во время монтажа саморезы вкручивать нужно только во впадину. А специальный резиновый уплотнитель надежно защитит поверхность от протекания и повреждений.

Вот и все! Остается только обеспечить с крыши правильный водоотвод:

Устройство сложных конструкций

Порой односкатные крыши могут быть не такими уж и простыми по своей конструкции. Вот этот вариант, к примеру, становится в последнее время все более популярным:

Здесь односкатные крыши строятся рядом, образуя вместе как бы двускатную, но все же это не она. Здесь есть очень хитрый момент: ввиду отсутствия общего конька, на стены здания нет такой распирающей нагрузки, особенно от снега. Но в плане строительства таких крыш остаются все те же принципы, которые мы раскрыли в этой статье.

Какой должен быть шаг обрешетки под профнастил?

Какой должен быть шаг обрешетки под профнастил?

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Профилированный лист является универсальным материалом, который используют для строительства зданий, возведения заборов, отделки. Довольно часто его применяют в качестве кровельного покрытия, где он тоже зарекомендовал себя с положительной стороны. Здесь важную роль выполняет обрешетка крыши под листовой профнастил, так как именно от качества ее устройства зависит жесткость, прочность и надежность покрытия.

Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий, уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.

Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.

Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

Деформация покрытия после первого снегопада.

Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.

Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

Как сделать односкатную крышу из профнастила – пошаговое руководство

Профнастил – современный и удобный кровельный материал, пользующийся большой популярностью в строительстве. Кровли из профнастила отличаются надежностью, прочностью, длительным сроком эксплуатации и эстетичным внешним видом.

Покрывать профнастилом можно крыши любого типа, предназначенные для жилых, хозяйственных, торговых и прочих объектов. При этом совсем необязательно обустраивать крышу сложной конструкции, чтобы придать ей необходимые эксплуатационные качества. Во многих случаях отличным вариантом может послужить односкатная крыша из профнастила, монтаж которой отнимает значительно меньше усилий, времени и средств. Сделанная крыша из профнастила своими руками прослужит достаточно долго.

Преимущества и недостатки односкатных крыш

До недавнего времени односкатные кровли считались подходящим вариантом в основном для небольших построек: хозяйственных, промышленных, гаражных, торговых и т. д. Что же касается жилых строений – для них такие крыши обустраивались редко, поскольку считались внешне малопривлекательными.

Однако с появлением современных кровельных материалов с эффектным и эстетичным внешним видом данный недостаток во многом утратил своё значение, и отношение к односкатным кровлям изменилось. Более того, лаконичность и минимализм односкатных крыш зачастую стали восприниматься как особый шарм, противопоставляемый напыщенности и вычурности сложных кровель.

Немаловажными преимуществами крыш с одним скатом являются их простота в монтаже и экономичность в плане финансовых затрат. Кровельные работы здесь не представляют значительной сложности: даже при отсутствии большого опыта можно быстро освоить, как сделать монтаж обрешетки, как покрыть односкатную крышу, как рассчитать необходимое количество материалов и т. д. Если хочется обустроить крышу быстро и с минимальными расходами – тогда лучшей альтернативы, чем односкатная кровля, не найти.

Односкатные крыши отличаются высокой устойчивостью к ветровым нагрузкам, однако так обстоит дело лишь в том случае, если их правильно обустроить. Важное значение имеет и оснащение таких кровель эффективной системой гидроизоляции.

Устойчивость односкатных крыш по отношению к снеговым нагрузкам несколько ниже, чем у прочих разновидностей кровель, но все же достаточно высока. В этом плане повысить безопасность кровли можно за счет увеличения крутизны скатов.

Относительным недостатком односкатных крыш может считаться малая высота чердака. Однако данный фактор имеет значимость далеко не для каждого владельца жилого дома. Если же всё-таки хочется обустроить большое чердачное помещение или мансарду, тогда придётся выбирать другие варианты.

Достоинства профнастила в качестве покрытия для односкатных крыш

Профилированные листы обладают рядом преимуществ, делающих монтаж односкатной кровли из профнастила оптимальным и очень практичным вариантом:

• малый вес;
• надежность;
• длительный срок эксплуатации;
• устойчивость к температурным воздействиям;
• стойкость по отношению к механическим нагрузкам;
• быстрота и удобство в монтаже.

В то же время, следует учитывать, что изделия из профнастила имеют маркировку различных типов, не все из которых подходят для обустройства кровельного покрытия:

• С (стеновой) – применяется для сооружения стен, ограждений, перегородок;
• Н (несущий) – используется для обустройства крыш;
• НС или СН – используются как для возведения стеновых сооружений, так и для покрытия кровель;
• ПГ (продольно-гнутый) – применяется при обустройстве арочных конструкций, навесов, ангаров;
• ПК (профнастил кровельный) – специально разработанная марка для кровель.

При обустройстве крыш используются изделия из профнастила с маркировками Н, НС (СН) или ПК. Толщина листа у кровельных разновидностей профнастила может быть различной, варьируя в среднем от 0,7 до 3 миллиметров. Для односкатных крыш желательно выбирать листы большей толщины, с целью повышения сопротивляемости к снеговым нагрузкам.

Выбор угла наклона для односкатной кровли из профнастила

При расчете оптимального уклона для односкатной кровли с покрытием из профнастила должен приниматься во внимание ряд факторов.

Поскольку профнастил является материалом, обладающим повышенной парусностью, угол наклона для него не должен быть слишком большим, что особенно важно в ветреных регионах. Чаще всего наклон для крыши из профнастила обустраивают между значениями от 8 до 20 °, и чем больше местность подвержена воздействию ветров, тем меньше должна быть крутизна ската.

С другой стороны, при повышенных снеговых нагрузках, напротив, следует производить устройство односкатной кровли из профнастила под большим углом, чтобы обеспечить быстрое схождение снежных масс. Не последнюю роль при выборе уклона играют также среднегодовые показатели дождевых осадков. Для предотвращения скоплений воды на крыше в тех местностях, где проливные дожди представляют собой частое явление, скат кровли следует располагать под большей крутизной.

Отсюда понятно, что оптимальный угол наклона односкатной крыши зависит главным образом от климатических и погодных условий региона строительства, которые и следует принимать во внимание при выборе данного параметра.

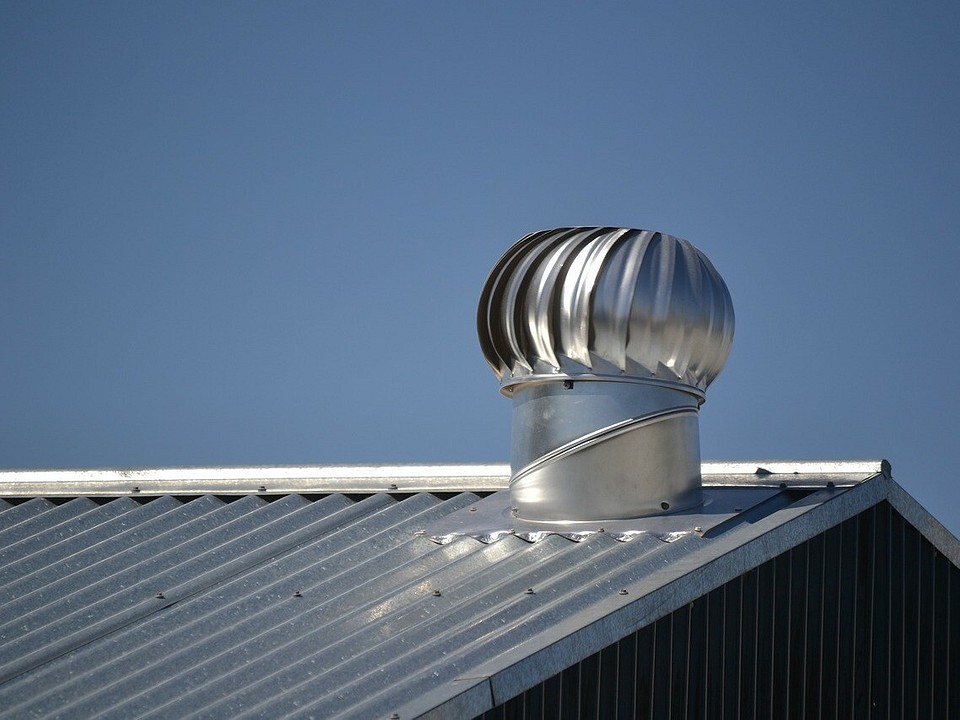

Проектирование вентиляции

Другой важный момент, который следует предусмотреть при покрытии односкатной крыши профнастилом – это обустройство вентиляции. В случае односкатных крыш она осуществляется за счет наружного воздуха, проходящего через воздушные прослойки в кровельном пироге, либо через специальные каналы в верхних панелях. Это предотвращает образование конденсата внутри конструкции кровли.

Вентиляционный зазор при монтаже односкатной крыши профнастилом обустраивается между коньковой планкой и стропильными конструкциями. Пространство для зазора оставляется больше, чем необходимо для обеспечения вентиляции, поскольку далее его покрывают перфорированным листом. Это делается с целью предотвратить попадание в подкровельное пространство листвы, грязи, мелких животных или птиц.

Эффективный воздухообмен внутри кровельной конструкции и в чердачном помещении предотвращает образование плесени и гнилостные процессы, значительно продлевая срок эксплуатации сооружения, а потому к данному вопросу не следует относиться небрежно.

Еще один зазор для вентиляции при монтаже односкатной крыши из профнастила формируется в нижней части конструкции, в области кровельного свеса. Он покрывается перфорированным металлическим листом либо софитными панелями. Это предотвращает сильное задувание ветра под кровлю, а также придает конструкции эстетичный внешний вид.

Как покрыть крышу своими руками

Как уже было отмечено, монтаж односкатной крыши из профлиста своими руками не является особо сложной задачей. Конечно, любую работу можно доверить профессионалам, чтобы избавить себя от хлопот, однако обустройство односкатной крыши из профнастила своими руками обойдется гораздо дешевле.

После того, как определена конструкция кровли и выбран угол наклона, можно приступать непосредственно к монтажным работам, которые состоят из следующих этапов:

1. Установка мауэрлата. С этой целью используется брус сечением 15×10 сантиметров. В некоторых случаях может понадобиться монтаж армированного пояса под мауэрлат, в который вставляются стальные шпильки, а уже на них надевается сам брус. Это делается с целью обеспечить одинаковый угол наклона кровли с обеих сторон.
2. Монтаж стропильных ног и их крепление к мауэрлату. Чаще всего для фиксации каждой стропильной ноги к мауэрлату используются два перекрестных гвоздя длиной в 15 сантиметров или более, либо металлические скобы.
3. Обустройство обрешетки. Для крыш с минимальным уклоном рекомендуется делать сплошную обрешетку, либо обрешетку с шагом до 30 сантиметров. При повышении уклона это расстояние также увеличивается – до 50-100 сантиметров, в зависимости от крутизны кровли. Расстояние между стропильными ногами зависит ещё и от прочности листов профнастила: для материала с меньшей прочностью обрешетка должна быть более плотной. Установка обрешетки производится снизу вверх, при этом каждый брусок крепится к стропилу на один гвоздь или скобу.
4. При необходимости к стропильным ногам крепятся дополнительные свесы – кобылки – под которые укладывается рубероид для защиты от сырости. Впоследствии эти свесы подшиваются софитными панелями.
5. Монтаж гидроизоляционного слоя, который укладывается снизу вверх, а затем крепится к стропилам рейками, фиксируясь посредством гвоздей или строительного степлера. Если вентиляция крыши недостаточно эффективна, тогда вместо обычной гидроизоляционной пленки рекомендуется использовать специальную антиконденсатную, которая пропускает наружу водяные пары.
6. Монтаж листов профнастила на крышу. Желательно выбирать листы такой длины, которая превышает длину кровельного ската. Помимо самого материала, для покрытия односкатной крыши профнастилом потребуются лестница, шуруповерт, веревка, степлер, скобы и кровельные саморезы. Укладка профилированных листов производится вертикальными полосами, слева направо, начиная с нижнего угла и с нахлестом в одну волну. Каждый лист фиксируется посредством 9-12 саморезов, которые вкручиваются только во впадины. Следует использовать саморезы с резиновым уплотнителем для предотвращения протечек.

В целом, если говорить о том, как сделать односкатную крышу из профнастила, то на этом монтаж ее можно считать завершённым. Остается только обустроить водосточную систему для такой крыши, чтобы обеспечить эффективный слив осадочных вод. Пренебрегать этим, оставляя дождевую воду на самотек, не стоит, поскольку в этом случае стекающие с крыши потоки негативно воздействуют на фундамент, цоколь и элементы фасада.

Что важно знать при монтаже крыши из профнастила

Помимо всего вышеперечисленного, есть ещё некоторые особенности, с которыми стоит ознакомиться тому, кто хочет обустроить односкатную крышу из профнастила:

• Чем толще профилированные листы, тем выше их прочность, однако вместе с этим повышается и вес кровельной конструкции. Толщину и вес профлистов обязательно нужно учитывать до того, как покрыть односкатную крышу профнастилом своими руками, обустроив для тяжёлой кровли более прочную систему стропил.
• Помимо этого, следует учесть, что массивная кровля из профнастила с усиленной опорной системой оказывает повышенную нагрузку на фундамент и стены. По этой причине, наиболее правильным будет предусмотреть использование таких материалов ещё на этапе проектировки здания. Если же производится реконструкция крыши, то устанавливать их можно только при демонтаже таких же тяжелых покрытий.
• Не последнее значение имеет и тот факт, что использование профлистов большой толщины и особо прочных стропильных элементов ведет к удорожанию постройки в целом.
• Наибольшую проблему в плане возникновения протечек представляет тающий снег, проникающий в подкровельное пространство через малейшие щели. Поэтому в морозных регионах с частыми снегопадами следует уделить особое внимание водонепроницаемости кровельного покрытия.
• Не следует пренебрегать обустройством эффективной вентиляционной системы для кровли. При плохом проветривании процесс конденсации приводит зимой к образованию ледяных наростов и сосулек на карнизных свесах. В жаркое время года эффективная циркуляция воздуха не менее важна, способствуя некоторому остыванию кровельного сооружения, что особенно важно для битумных элементов.

Наконец, стоит отметить, что наряду с простыми односкатными крышами из профнастила в последние годы встречаются и более сложные конструкции. Примером может служить интересное сочетание двух разноуровневых односкатных кровель, которые вместе образуют некое подобие двухскатной крыши, но без общего конька. Такое устройство кровли выгодно отличается тем, что несмотря на наличие двух скатов, здесь нет слишком большой нагрузки на фундамент и стены – ни от самого кровельного сооружения, ни от скоплений снега на крыше в зимний сезон.

Что же касается основных правил и порядка монтажа, то каждый скат на таких кровлях обустраивается в соответствии с теми же принципами, что были перечислены для обычной односкатной крыши.

Обрешетка крыши под профнастил

Обрешетка крыши частного жилого дома

Как и любая другая работа, обрешетка крыши под профнастил требует подготовки: необходимо закупить материал (доски, крепеж), подобрать инструмент, изготовить или приобрести лестницы.

Доски для обрешетки должны быть сухими. Иначе после монтажа их поведет, вследствие чего герметизация стыков может быть нарушена. Толщина доски варьируется от 20 до 50 мм, можно применять брус с квадратным сечением на 50, 60, 75 мм.

Перед началом работы, во избежание повреждения древесины насекомыми и бактериями, ее необходимо пропитать специальными составами. Необходимо помнить и о пожарной безопасности будущей постройки. Пропитав доски или брус огнеупорным составом, можете быть уверенными, что материал начнет гореть только при наличии открытого пламени, в противном случае он погаснет.

Работу лучше выполнять с помощником, приготовив: молоток, рулетку, ножовку, стремянку, гвозди на 100 или 150 мм. Монтаж обрешетки крыши лучше выполнять в сухую погоду, предварительно подняв наверх необходимый материал и инструменты.

Расстояние между досками обрешетки крыши под профнастил может быть разным. В одних случаях ее делают сплошной, оставляя между досками зазоры по 10 мм на случай разбухания древесины. В других делают обычный шаг 200-400 мм или разреженный – 500-700 мм.

Если крыша двухскатная или четырехскатная, устройство обрешетки начинают от конька крыши. Не стоит забывать о паро- теплоизоляции, которых мы в этой статье касаться не будем. На крайних стропилах размечаем положение первой доски для обрешетки, учитывая вылет (свес) по проекту кровли. Таким же методом размечаем положение остальных досок, последовательно перемещаясь от конька к карнизу. Обнаруженные дефекты устраняются.

Закончив разметку, можно начинать крепить обрешетку. Если доски не напилены в размер, а это бывает в случае, когда их предстоит сращивать из-за недостаточной длины, с левого торца лучше натянуть нитку и выставлять доски по ней. Тогда правый торец, после окончания работу по натянутой нитке будет отпилить легче. Для левшей все делается зеркально.

Чтобы брус стропил не растрескался от гвоздей, их забивают со смещением, тогда они будут не по одной осевой линии. При сращивании досок шов располагайте точно по осевой стропил, а сами швы старайтесь разнести по длине кровли, не делайте их на одном стропиле.

После окончания работ внимательно осмотрите обрешетку. Она должна быть в одной плоскости по всему периметру ската. Выпуклости, вогнутости не допускаются. Это отрицательно скажется на монтаже финишного покрытия. Теперь вы знаете, как сделать обрешетку под профнастил на крышу. Надеемся, трудностей при работе у вас не возникнет.

Обрешетка односкатной крыши под профнастил

Кровли такого типа обустраиваются на небольших строениях: флигелях, дровяных сараях, гаражах. Угол наклона односкатной крыши, как правило, небольшой. Нужно иметь в виду, что минимальный допустимый угол наклона для скатной кровли составляет 12 градусов. В случае меньшего уклона крыша уже становится больше похожа на плоскую. Вода при косом дожде и таянии снега на кровле может затекать через стыки кровельных материалов, а это недопустимо.

Ветровая нагрузка на односкатную кровлю минимальная вследствие ее малой парусности. Зато у такого типа кровли весьма большая снеговая нагрузка, о чем нужно помнить уже на стадии проектирования такой кровли и проектировать ее с хорошим запасом прочности. Скатная кровля должна быть жесткой, не прогибаться под массой снега, имеющего во время оттепелей большой вес. Для этого либо профилированные листы берутся толще и с более высокой «волной», либо шаг обрешетки делается чаще.

Способ монтажа обрешетки для односкатной кровельной конструкции аналогичен обрешетке на двухскатной кровле: начинается сверху, постепенно смещаясь к карнизу.

Как правильно выбрать тип обрешетки крыши

Разновидность обрешётки зависит от двух основных параметров: угла наклона ската и марки профлиста. Если угол наклона, к примеру, составляет 14 градусов, а профлист марки С10 – понадобится сплошная обрешётка. При том же угле наклона и листе С21 надо делать обычную обрешетку с шагом 300 миллиметров, для профнастила из листа С44 монтируют разреженную обрешетку с шагом 600 миллиметров.

При увеличенных нагрузках на кровлю, для обеспечения максимальной прочности, используют обрешетку в два слоя. Нижнюю делают облегченной, с шагом от 500 до 700 миллиметров, верхнюю – с обычным шагом или сплошную. Такой вариант применяется также в случае укладки утеплителя большой толщины.

Метизы при монтаже обрешетки подбираются в 2 раза больше ее толщины. К примеру, если используется брусок 70х70 миллиметров, то гвозди нужно брать длиной не менее 150 мм.

Как монтировать обрешетку под профнастил на крышу

Конструкция обрешетки под профнастил зависит от площади и наклона поверхности, а также от массы и других особенностей самого материала. Профнастил представляет собой легкие листы из оцинкованной стали с полимерным либо лакокрасочным покрытием. Листы имеют волнообразный, трапециевидный, квадратный или более сложный рельеф, увеличивающий жесткость и прочность на изгиб. В отличие от шифера и черепицы металлические изделия способны пружинить при физических нагрузках. Это повышает их устойчивость к внешним воздействиям. В качестве основы используют деревянный плоский каркас из гибких досок и брусьев либо покрытие из металла. Собрать его можно своими руками, но одному человеку сделать это будет сложно. Работать лучше вдвоем или втроем.

Как сделать обрешетку под профнастил на крышу

Расчет конструкции

Конструкция представляет собой систему из вертикальных и горизонтальных несущих элементов, скрепленных между собой и уложенных на стропила. Она должна выдерживать свою собственную массу, а также воздействие ветра, вес облицовки и снежного покрова. Если дом стоит возле высоких деревьев, необходимо предусмотреть запас прочности — сверху может упасть тяжелая ветка. Надежность каркаса зависит от материала, из которого он изготовлен, а также от того, насколько близко друг от друга стоят опоры.

Учитываем давление снежного покрова и сила ветра

При проектировании следует учитывать климатические особенности. Толщина снежного покрова обладает большой массой и оказывает значительное давление на кровлю и стены. Чтобы правильно рассчитать эту нагрузку, можно использовать специальные таблицы, в которых указана толщина снежного покрова, характерная для определенного региона.

Чем больше угол ската, тем меньше на нем задерживается осадков, и тем выше расход стройматериалов.

Важно учитывать силу ветра. Нагрузка, создаваемая воздушным потоком, может достигать 400 кг/м 2 . В ветреных регионах не рекомендуется делать скат крыши с наклоном, превышающим 30 градусов.

Необходимые данные можно узнать из климатических карт и таблиц либо из готовых проектов. Если здание является объектом индивидуального жилищного строительства, при проектировании придется учесть требования ГОСТов и СНиПов. В них учитываются особенности региона.

Рассчитываем шаг обрешетки под профнастил

Его выбирают в зависимости от того, какое покрытие будет использоваться.

• Разреженный каркас — применяется для легких гофрированных листов. Подходит для крутых скатов. Расстояние между элементами — 50-75 см. Чтобы увеличить его несущую способность, вниз монтируют диагональные рейки.
• С обычным шагом — 20-40 см.
• Со сплошной обшивкой — состоит из несущих брусков, которые крепят на стропила, и перпендикулярных досок, уложенных с небольшими зазорами. Для плоских и пологих кровель, испытывающих большое давление собственного веса и снегового покрова, используют влагостойкую фанеру или плиты OSB. Они прочнее натуральной древесины и не подвержены температурно-влажностным деформациям. Эти материалы понадобятся для участков вокруг дымоходов и внутренних углов.

Расстояние между сборными элементами зависит от несущей способности металлической обшивки. Она указывается в инструкции либо на упаковке. Если профиль способен выдерживать значительную массу, частоту опор делают меньше. Если он легко прогибается, под него укладывают сплошной настил. При расчете важно не допустить ошибки, так как в случае повреждения полностью выпрямить изделия будет невозможно — на поверхности останутся вмятины. Такие листы подлежат замене.

Для обрешетки крыши под профнастил марки С-8 и ската, расположенного под углом 10-20 градусов, подойдет каркас со сплошной фанерной обшивкой. Если толщина стали меньше 0,55 мм, можно сделать настил из досок.

Для расчетов можно воспользоваться онлайн-калькулятором и таблицами на сайте производителя.

Материалы для обрешетки

Дерево

В малоэтажном строительстве чаще используются деревянные элементы. После обработки антипиренами они способны противостоять открытому пламени. Они прослужат десятки лет, если их пропитать антисептиками, препятствующими появлению плесени, и покрыть лаком, защищающим от влаги. Используются бук, ольха, хвойные породы. Основную нагрузку принимают на себя брусья сечением 5х5 или 2,3х5 см. Их обшивают досками шириной 10 см и толщиной от 2,2 до 5 см.

Размер деталей выбирается с учетом внешних нагрузок и особенностей кровли. Например, при шаге стропил 0,9 м для тяжелых листов применяют брус 50х50 и доски 3,2х10 см.

Металл

Металлические легче и надежнее. Они не горят и отнимают меньше пространства. К недостаткам металла можно отнести то, что он хорошо резонирует, передавая звуковые волны в помещения. С ним сложнее работать — для него потребуется сварочное либо прочное винтовое соединение. Металлическая обрешетка под профнастил на крышу собирается из оцинкованного либо гальванизированного стального профиля. Ее крепят как к деревянному, так и металлическому основанию. Для определения параметров профиля потребуется технический расчет.

Сбор деревянного каркаса своими руками

Закупать материалы следует с запасом 10% на случай брака или порчи при хранении и транспортировке. Чтобы точно рассчитать его количество, нужно знать размер кровли и расход на 1 м 2 .

Стропила должны быть уже окончательно смонтированы и закреплены на стенах. Их пропитывают антипиренами и антибактериальными составами. Чтобы предотвратить попадание влаги внутрь, поверхность покрывают слоем лака.

Холодный чердак

Если верхнее помещение не планируется отапливать, теплоизоляционный слой располагают на перекрытии, а верхнюю часть делают холодной.

На стропила крепят гидроизоляционный материал. Как правило, это тонкая пленка на основе полиэтилена или рубероид.

Чтобы покрытие дышало, лучше установить диффузную мембрану с высокой паропроницаемостью. Она позволяет удалять изнутри лишнюю влагу, содержащуюся в воздухе, при этом не пропускает воду. Покрытие производится в рулонах. Над карнизом прибивают две планки, располагая одну над другой, а сверху на них укладывают мембрану. Начинают с водосточного желоба, делая нахлест 10 см. Важно не перепутать лицевую и тыльную стороны — иначе кровля не будет дышать, а на потолке появятся подтеки.

Перед тем как сделать обрешетку на крышу под профнастил, на основание наносят разметку.

К стропилам прибивают бруски с установленным шагом. Их высота позволяет воздуху циркулировать между покрытием и гидроизоляционным слоем. Таким образом изнутри удаляется лишняя влага. Для диффузной мембраны такой зазор не нужен. Бруски укладывают под конек, затем его закрывают полосой рубероида, а внизу крепят закладные детали для водосточного желоба.

Доски крепятся к брускам по разметке. Двигаться нужно снизу вверх. Чтобы сэкономить время и не расчерчивать всю поверхность, по краям ставят отметки и натягивают по ним бечевку. Длина гвоздей или саморезов для досок должна превышать их толщину в три раза. Иначе настил может сорвать ветром в непогоду. Ряды обшивки соединяются на бруске. Провисание краев не допускается. На каждую сторону доски нужно вбивать минимум по два гвоздя, чтобы покрытие не выворачивало.

Сверху на конек прибивают либо один брусок, либо несколько в зависимости от его конструкции. Торцы ската закрывают ветровыми досками, размещая их на стыке стены и стропил. Эти элементы защищают чердак от продувания.

Когда все детали установлены, можно приступать к креплению профнастила к деревянной обрешетке.

Утепленный чердак

Для эффективной изоляции необходимо защитить внешнюю сторону кровли. Материалы должны быть негорючими и нетоксичными. Лучше всего с задачей справляется минеральная вата и пенополиуретан. Минеральная вата выпускается в виде плит. Их укладывают в ячейки каркаса. Если плиты не подходят по формату, их обрезают. Некоторые изделия имеют оболочку, и обрезать их нежелательно. Удобнее использовать неформованный материал, равномерно заполняющий ячейки. Волокнистый покров должен быть защищен от влаги не только изнутри, но и снаружи. Для этого используют полиэтиленовую пленку либо дышащие мембраны, пропускающие пар изнутри. Их пришивают к деревянной поверхности строительным степлером. Металлические гофрированные листы монтируют на тонкий защитный слой.

Теплоизоляция работает наиболее эффективно снаружи, так как точка росы в этом случае смещается от стропил в ее толщу. Делая внутренний слой, необходимо провести расчет, чтобы узнать, не сместится ли точка во внутреннюю часть утеплителя. Если это произойдет, на стенах и потолке может появится плесень, а в воздухе появится запах сырости.

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

• Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
• Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

• Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
• Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
• Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
• Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
• Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция
