Жалюзийные решетки на слуховые окна

Жалюзийные решетки — Совершенство решений, выгодная цена!

Наша компания имеет в ассортименте выпускаемой продукции жалюзийные решетки (ЖР). Производство ориентировано не только на крупных оптовых клиентов с большим количеством одинаковых изделий, но и на индивидуальное изготовление частных заказов по вашим размерам. Программирование станков возможно таким способом, что мы можем изготовить для вас несколько разных ЖР и все они могут быть разных размеров и абсолютно любой площадью в свету.

Качественным изготовление жалюзийных решеток из металла может быть только гибочным методом. В особых случаях, когда гибочная технология не может быть применена в силу разных причин, раму можно изготовить из профильной трубы различного сечения. Обычно применяется профильная труба 40*25, 50*25 или 60*30.

Ламели ЖР можно изготовить двумя способами: Z- образные и L- образные ламели из холоднокатаного проката. Последнее считается на сегодняшний день более прогрессивным и наименее дорогим методом изготовления.

Z- образные ламели	L — образные ламели	перфорированная жалюзийная решетка

Область применения решеток жалюзийных наружных.

Наиболее частое применение решеток жалюзийных наружных в трансформаторных подстанциях для циркуляции воздуха в камере, для защиты каналов приточной вентиляции, в технических помещениях, могут являются декором фасадов зданий. Не редко можно встретить ЖР установленные во фронтонах частных домов. Здесь они выполняют функцкию декора, установленные в глухими или слуховые окна. Для интеграции с цветом фасада окраска может производиться согласно каталогу цветов RAL порошковым напылением.

Классификация металлических жалюзийных решеток.

Мы подразделяем жалюзийные металлические решетки как неподвижные и открывающиеся на петлях. Так же могут быть односекционными или составными из нескольких частей. При этом положение ламелей всегда стационарно открыто на приток.

По геометрической форме они могут быть абсолютно разнообразными: прямоугольными, круглыми, треугольными, в форме трапеции или многоугольника и других неправильных форм.

Сборка и установка жалюзийных решеток в проемы.

Изначально предполагается, что устанавливаются жалюзийные решетки металлические в подготовленные проемы, где есть для них место. Если же окна или другие предметы установлены заподлицо и места для крепления рамы отсутствует, то конструкцию делают накладной. Как это понимать? Увеличивают площадь в свету. Раму ЖР делают несколько больше самого проема, как правило с каждой стороны прибавляют по 2,5-4 см. Таким образом рама ложится сверху проема. Из нее выпускают крепежные ушки, через которые и закрепляются к стене или же приваривают к обрамлению из металла, если оно есть.

Сборка и установка жалюзийных решеток может осуществляться как со сваркой так и посредством резьбовых соединений на винты или саморезы. Как правило это не занимает много времени, поскольку изначально на производстве все технологические отверстия и проушины уже подготовлены.

Жалюзийные решетки на слуховые окна

Вопрос — Ответ

Возможно изготовить на вашем производстве нестандартную решетку?

Да, конечно возможно. Для нас в принципе, отсутствует понятие нестандарта, мы готовы изготовить изделие по чертежам заказчика или же самостоятельно с учётом и пожеланиями клиента разработать конфигурацию будущего изделия.

Есть-ли у вас решетки в наличии?

Да, мы постоянно поддерживаем свободный остаток стандартных типоразмеров решеток. За получением информации о наличии обратитесь, пожалуйста, в отдел продаж.

Полезная информация

Исполнение внешней рамки декоративной решетки

Размер строительного проёма

Основные размеры решеток

Отзывы покупателей

Новости и акции

С открытием сайта всем клиентам «Открытие скидок до 40%

В связи с открытием нового сайта всем покупателям оформляющим заказ через онлайн-магазин предоставляется скидка в размере 40%.
Спешите!
Акция действует до 30 ноября 2016 года.

Новый сайт и новые удобства для заказа вентиляционных решеток

На сайте вентиляционные-решетки.рф возможно самостоятельно в онлайн-калькуляторе расчитать стоимость изделия и его технические параметры, а также осуществить заказ через личный кабинет. Каждая онлайн-заявка обрабатывается специалистом отдела продаж незамедлительно.

Для чего предназначены жалюзийные слуховые окна?

Современные строительные нормативы предъявляют целый комплекс требований к организации кровли зданий. Она должна соответствовать параметрам устойчивости и сопротивления любым видам осадков, солнечным лучам, температурным скачкам и другим негативным факторам. Одним из важных элементов является вентиляционная система, обеспечивающая качественное движение воздуха внутри кровельного пирога.

Зачем нужны жалюзийные решетки на слуховые окна

Отсутствие нормальной системы вентиляции может повлечь за собой активное накопление испарений и конденсата, что, в свою очередь, приводит к постепенному гниению и разрушению материалов. Помочь нормализовать уровень влажности воздуха призвано специальное слуховое окно, на которое устанавливается вентиляционная решетка жалюзийного типа.

Слуховое окно – это проем, специально вырубаемый в крыше в целях обеспечения доступа к чердачным помещениям и нормальной воздушной циркуляции. Данная процедура должна обязательно учитываться при проектировании дома, поскольку от неё зависит долговечность эксплуатации кровельных материалов. Качественные вентиляционные решетки помогают справиться с конденсатом и формируют здоровый микроклимат на чердачных помещениях, обеспечивая возможность хранения там различных бытовых вещей.

Установка жалюзийных решеток, сделанных из металла или пластика, позволяет защитить внутреннее пространство чердачного помещения от попадания внутрь осадочных явлений, птиц или мусора, поднятого порывами ветра. Надежные решетки для слуховых окон должны обладать высокой прочностью, поэтому основным материалом для изготовления обычно является металл или укрепленный пластик.

Специалисты выделяют две основные функции, которые выполняют жалюзийные решетки:

1) Декоративная. Решетка, видимая с улицы, должна выглядеть стильно и вписываться в интерьер здания, не нарушая общую гармонию дизайна.

2) Защитная. Помимо предотвращения попадания внутрь твердых инородных предметов, на некоторых вентиляционных решетках перемычки оснащаются специальными уловителями дождевых капель, препятствующими попаданию влаги внутрь помещения. Нередко их профиль выполняется в виде латинских букв S или Z. Такая форма дополнительно защищает слуховое окно от атмосферных воздействий.

Компания «Вентрешеткиком» занимается изготовлением и доставкой комплектующих для систем вентиляции. Купить вентиляционные потолочные или наружные фасадные решетки для улицы в СПб и Сочи сегодня проще простого – достаточно найти нужную модель в каталоге сайта вентиляционные-решетки.рф и связаться с менеджерами производителя. Возможна не только реализация готовой продукции, но и изготовление решеток на заказ. Если Вы ищете недорогие пластмассовые вентиляционные решетки ПВХ в Казани или Екатеринбурге – цена, предлагаемая компанией «Вентрешеткиком», приятно удивит самого требовательного и рачительного заказчика.

Решетки и жалюзи на слуховые окна

Окна на чердаке в частном доме или на даче хоть и небольшого размера, но интересны злоумышленникам как незаметный проход внутрь жилого помещения, поэтому их нужно защищать. Для этого подходят обычные металлические решетки и жалюзийные ставни.

Способы крепления

Изделия, изготавливаемые по индивидуальным размерам из стальной полосы 40×2 мм на металлическом каркасе из трубы с сечением 25×25 мм, устанавливают в проем по типу металлических дверей. Крепят анкерами через монтажные уши или специальные отверстия в каркасе.

Сначала проводится пристрелка короба. После проверки его на ровность по вертикали и горизонтали просверливаются отверстия в оконном проеме. Через них производится крепление рамы.

Жалюзийные решетки (также их называют вентиляционными решетками) имеют створку, которая крепится на двух подшипниковых петлях. Изнутри возможно закрытие на засов или на ключ.

Отделочные материалы

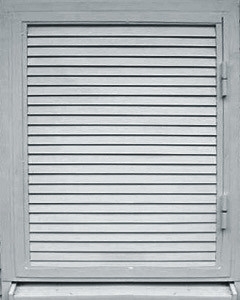

Стальные конструкции окрашиваются. В нашей компании для отделки продукции используются:

Порошок долговечен, непритязателен к условиям окружающей среды. Такие же технические характеристики имеет и молотковая краска. Грунт-эмаль менее устойчива к сколам, но если металлоконструкция будет установлена на крыше, то прослужит достаточно долго.

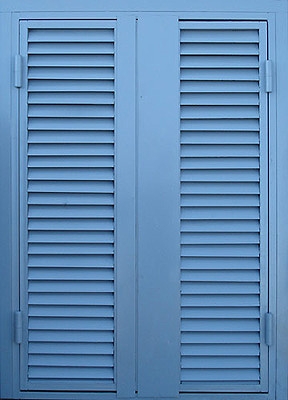

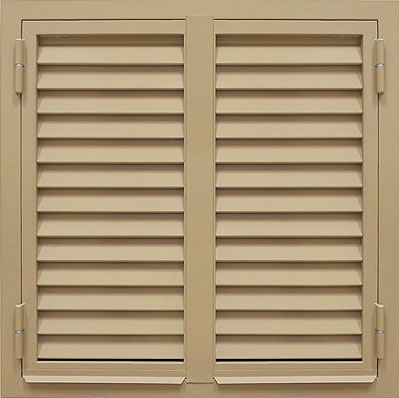

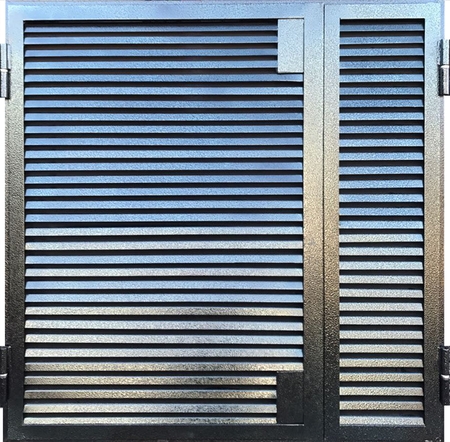

Жалюзийные ставни малого размера – идеальный вариант, чтобы защитить отверстия, ведущие в подвал, от грызунов.

Оформить заказ и получить дополнительную информацию можно по телефону. Звоните – мы работаем круглосуточно.

Противопожарные секционные распашные ворота

Противопожарные двери в квартиру

Противопожарные двери для сухих помещений

Металлические противопожарные утепленные двери

Фронтонные решетки для вентиляции чердачных помещений

Вентиляционные решетки Mid-America являются превосходным архитектурным элементом благодаря своей поверхности с имитацией дерева и изящным линиям.

Ключевые опции:

• Запатентованное нажимное крепёжное кольцо (вносит превосходные завершающие штрихи после установки вентиляционной решетки, маскируя грубые края и сокращая время установки).
• Оптимальная вентиляция (благодаря большей площади живого сечения, нежели это предусмотрено отраслевыми стандартами)
• Повышенная энергоэффективность (благодаря хорошей вентиляции).
• Простота установки (широкие кромки для крепления гвоздями, выравнивающие линии, регулируемое положение упора и нажимное крепёжное кольцо).
• Эстетичный внешний вид
• Защита от неблагоприятных погодных условий (две перегородки)
• Максимальная защита от насекомых (запаянная стекловолоконная сетка)

Виды и Размеры:

	Круглый верх
Изделие	Габариты (мм)	Глубина (мм)
356 мм х 559 мм	00 44 1422 ***	406 х 610	56
559 мм х 813 мм	00 44 2232 ***	559 х 813	56
	Овальная
Изделие	Габариты (мм)	Глубина (мм)
533 мм х 686 мм	00 42 2127 ***	533 х 686	55
	8-угольная
Изделие	Габариты (мм)	Глубина (мм)
457 мм	00 40 0018 ***	457 ширина	51
559 мм	00 40 0022 ***	559 ширина	51
686 мм	00 40 0027 ***	686 ширина	51
813 мм	00 40 0032 ***	813 ширина	51
	Круглая
Изделие	Габариты (мм)	Глубина (мм)
457 мм	00 40 0018 ***	457 диаметр	51
559 мм	00 40 0022 ***	559 диаметр	51
914 мм	00 40 0027 ***	914 диаметр	51
	Полукруглая
Изделие	Габариты (мм)	Глубина (мм)
864 х 559 мм	00 43 2234 ***	561 х 869	53
	Прямоугольная / квадратная
Изделие	Габариты (мм)	Глубина (мм)
305 х 305 мм — Цвета / Под покраску	00 46 1212 ***	361 х 361	44
305 х 305 мм — White (5 шт. в уп.)	00 46 1205 001	361 х 361	44
305 х 457 мм — Цвета / Под покраску	00 45 1218 ***	361 х 508	44
305 х 457 мм — White (5 шт. в уп.)	00 45 1805 001	356 х 508	44
305 х 457 мм — Запасная решетка	00 45 1801 ***	356 х 508	44
457 х 610 мм — Классический цвет К	00 45 2401 ***	513 х 666	55
457 х 610 мм — Цвета / Под покраску	00 45 1824 ***	513 х 660	45
457 х 610 мм — White (5 шт. в уп.)	00 45 1824 ***	513 х 660	45
610 х 762 мм — Классический цвет К	00 45 2430 ***	667 х 818	55
	Дизайнерская, 762 мм, круглая с замковыми камнями
Изделие	Габариты (мм)	Глубина (мм)
00 41 0030 ***	762 мм, диаметр	55
	Дизайнерская, 711 мм, круглая без замковых камней
Изделие	Габариты (мм)	Глубина (мм)
00 41 0028 ***	711 мм, диаметр	55

*** Указывает на номера цветов

24 расцветки в наличии, включая*:
001, 002, 008, 011, 012, 013, 016, 020, 021, 023, 028, 034, 045, 048, 049, 069, 078, 082, 085, 089, 095, 097, 117, 123 и под покраску (030).

* Все монтажные блоки поставляются в любом из предлагаемых цветов (более 150 цветов). Фактические цвета могут отличаться от их представления на сайте.

Глаза для коттеджа или слуховое окно

Виды слуховых окон

Существует множество различных видов слуховых оконных проемов, которые я изобразил на схеме.

Окно на фронтоне здания (в щипцовой стене).

1. Дормер. Архитектурный элемент, возвышающийся над поверхностью кровельного покрытия. Его устройство достаточно сложное и требует установки дополнительных конструкционных элементов на крыше. Обычно это деревянный каркас определенной формы, возвышающихся над стропилами.

Такой архитектурный элемент достаточно распространен, несмотря на сложности в постройке. Существует несколько разновидностей слуховых окон типа дормер:

• треугольные;
• четырехугольные со скатной крышей – форма ее может быть одно или двухскатной, вальмовой или плоской (французской);
• трапециевидные;
• с сегментами (панорамное слуховое окно);
• арочное – тот тоже существуют две разновидности – «летучая мышь» и «бычий глаз».

Также возможны комбинации этих вариантов. Наиболее популярные схемы приведены на фото ниже:

1. Антидормер.Слуховое окно на двускатной крыше (или вальмовой), которое не выступает над нею, а как бы встроено внутрь. Минус подобного решения в том, что в этом случае заметно уменьшается полезная площадь чердака или жилой мансарды.

Конструкция не сильно популярна, несмотря на то, что делать такой оконный проем намного проще, да и добиться эффективной гидроизоляции поверхности легче. Советую прибегать к обустройству такого архитектурного элемента только в том случае, если это требует экстерьер здания или вы хотите частично сэкономить на стройматериалах.

1. Мансардное окно. Располагается под наклоном вровень с поверхностью кровельного материала. Отлично подходит для обустройства жилых помещений на чердаке. Такой архитектурный элемент может иметь разные размеры, форму и другие параметры.

Наклонная конструкция для освещения мансардного этажа.

Производители предлагают большой ассортимент наклонных окон, предназначенных для установки непосредственно в кровлю. Оконные блоки имеют по краям специальные приспособления, облегчающие герметизацию покрытия.

Минусов у подобной конструкции несколько:

• через окно в помещение проникает большое количество света – проблема решается установкой на проем рулонных или других жалюзи;
• оконную створку, если она расположена высоко, сложно открывать для проветривания – недостаток нивелируется использованием автоматических механизмов с электромоторами.

1. Зенитный фонарь. Окно, устанавливаемое на плоской кровле. Обычно такие конструкции используются в зданиях производственного и коммерческого назначения для естественного освещения помещений.

Зенитный фонарь на крыше здания.

Фонарь может иметь разную форму, размеры и конструкцию. Для удержания стекла или пластика используются металлоконструкции или другие похожие приспособления. Управление производится с помощью автоматики.

Жалюзийные слуховые окна

В рамках рассмотрения темы хочу выделить такую разновидность, как жалюзийные окна на крыше. Они достаточно распространены в странах с тропическим климатом, но в России не используются по своему прямому назначению.

Треугольная жалюзийная решетка.

Все дело в особенностях конструкции. Она представляет собой раму, в которую вставлены ламели, образуя решетку с просветами.

Именно поэтому изделия имеют альтернативное название – жалюзийные решетки. Минус состоит в том, что проем, в который установлена такая конструкция, нельзя герметизировать полностью, так как отсутствует стекло. Соответственно, можно столкнуться с такими проблемами, как значительные теплопотери и подтекание атмосферной влаги в подкрышное пространство.

Но я и не утверждаю, что жалюзийные слуховые окна на чердаке должны заменять классические конструкции. Обычно они используются для обустройства нежилых чердаков с целью обеспечения легкого доступа на кровлю и вентиляции подкрышного пространства. Ими оборудуют и многоквартирные жилые дома, и частные коттеджи.

Еще один вариант – установка на оконные проемы вспомогательных помещений, где установлены разные приборы. Например, вентиляционные установки в крыше промышленного здания.

Если в тропических странах используются в основном деревянные жалюзийные окна, то у нас их делают из материалов, которые способны эффективно противостоять деструктивным внешним воздействиям.

Жалюзийное окно с усиленной рамой.

Наиболее популярны такие:

1. Алюминий – недешевый вариант, но отличается достаточно привлекательным внешним видом. Обычно такие жалюзийные решетки используются для обустройства беседок, веранд, террас и других подобных сооружений.
2. Оцинкованное железо – недорогие модели, которые отлично подходят для обустройства вентиляционных отверстий и входов во вспомогательные помещения. Слой цинка защищает металл от коррозии, продлевая срок службы конструкций.
3. Пластик – еще один вариант, который можно признать универсальным. Пластик прекрасно переносит эксплуатацию в сложных внешних условиях, но отличается небольшой прочностью. Это нужно учитывать при выборе.

Что касается формы и размеров, то они целиком зависят от ваших потребностей. Можно купить круглые, квадратные, треугольные и другие жалюзи, устанавливаемые в проемы на чердаке. При необходимости конструкции могут быть окрашены в любой цвет с помощью порошковой краски. Монтируются они на винтовых соединениях.

Конструкция может быть глухой или иметь одну или две створки.

Жалюзийная накладка для мансарды служит для защиты помещения от солнца.

Обустройство слуховых окон

Теперь расскажу более подробно о проектировании и конструировании слуховых окон.

Требования при проектировании слуховых окон

Архитектурные элементы, используемые при возведении дома, должны полностью соответствовать действующим ГОСТ и строительным нормативам. Слуховое окно конструируется согласно СНиП под номерами II-26 и 21-01.

Слуховые окна на крыше должно проектироваться в соответствии с действующими нормативами.

Полностью указанные документы пересказывать я не буду, остановлюсь только на наиболее важных моментах, о которых гласит упомянутая инструкция:

• монтаж слухового окна разрешен только в том случае, если наклон ската кровли составляет более 35 градусов;
• минимальный размер распашных створок в слуховом окне составляет 60 на 80 см, соответственно минимальный размер всей конструкции должен быть не менее 120 на 80 см;
• если вы хотите установить прямоугольные слуховые окна в вальмовой (четырехскатной) крыше, то плоскость фасада архитектурного элемента не должна совпадать с плоскостью несущей стены здания;
• общая площадь слуховых окон в крыше должна составлять не менее 1/8 площади пола;
• высота крыши слухового окна не регламентирована и зависит от размеров крыши, но чем выше она будет, тем лучше будет освещено помещение.

Проектировать установку слухового окна желательно еще на стадии составления проекта жилища.

Количество, разновидности и размер конструкций определяется индивидуально исходя из следующих параметров:

• назначения чердачного помещения;
• требуемого уровня освещенности комнат;
• ориентации жилой постройки по сторонам света;
• общим экстерьером коттеджа;
• используемыми для строительства материалами.

Лучше всего, когда обустройство слуховых окон в кровле планируется еще на этапе разработки проекта здания.

Что касается кровельных материалов для окна, то их тоже можно выбирать произвольно. Обычно используется гибкая черепица, профилированные листы и так далее. Желательно, чтобы кровля не оказывала большой нагрузки на конструкционные элементы окна.

Чертеж слухового окна

В качестве примера приведу чертеж конструкции слухового окна на крыше.

Чертеж слухового окна.

Как видно, окно имеет достаточно большие размеры и служит украшением мансардного этажа. В результате вы получаете красивый экстерьер коттеджа, а жилое помещение на чердак будет хорошо освещаться и эффективно проветриваться.

Для сохранения тепловой энергии внутри комнат кровельные элементы утепляются паропроницаемым утеплителем с обязательным использованием ветро- и гидрозащитных мембран.

Плюс конструкции, изображенной на чертеже, в том, что для его конструирования не нужно использовать большого количества строительных материалов. На крыше не рекомендуется размещать трубы, декоративные элементы и другие детали, которые могут помешать удалению снега в зимний период.

Проектом предусмотрено использование жалюзийных решеток с большими зазорами. Они улучшают вентиляцию, но предотвращают прямое попадание в помещение атмосферной влаги.

Нюансы устройства слуховых окон

Каркас слухового оконного проема.

Теперь подробнее поговорим про устройство слуховых окон на кровле. Я не буду рассказывать, как его делать, просто остановлюсь на некоторых особенностях конструкции окна типа «дормер»:

• кровля оконного проема должна иметь свои несущие элементы, обрешетку и конек (в том случае, если она имеет несколько скатов);
• каркас должен состоять из вертикального фронтона, установленного на стропилах крыши, к которому крепится коньковый брус со стропилами окна;
• сами стропила архитектурного элемента соединяются с главными стропилами крыши либо вертикальными (ограждающими) стенами возводимого проема;
• чтобы основные опорные стропила кровли выдержали дополнительную нагрузку от каркаса и кровельного материала окна, их нужно усилить – сделать двойными или даже тройными;
• нижние части каркаса должны опираться на поперечные балки, проложенные между стропилами;
• чтобы не уменьшать несущую способность стропил крыши, в них нельзя делать углубления для поперечных балок, последние крепятся с помощью оцинкованных уголков (таких, что используются при каркасном строительстве);
• стены необходимо обшивать материалами, которые устойчивы к воздействию влаги;
• при стыковке кровельного покрытия крыши и возводимой конструкции особое внимание следует уделять герметизации образовавшихся стыков, так как именно в этих местах часто образуются протечки.

Резюме

Теперь вы знаете, какие конструкции бывают и как выполняется монтаж одной из разновидностей этого архитектурного элемента на крыше. Дополнительную информацию о строительстве и ремонте частных домов вы можете узнать из видео в этой статье.

А в комментариях вы можете рассказать, имеется ли у вас в доме слуховое окно и какой разновидности.

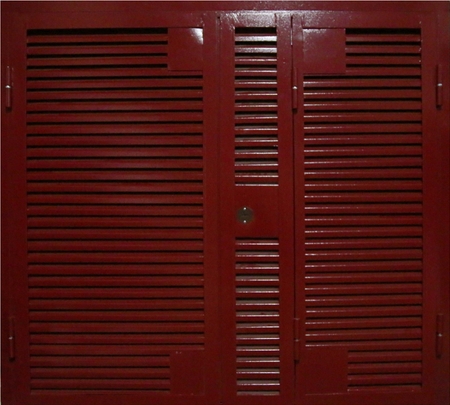

Жалюзийные решетки на окна

Цены на жалюзийные решетки на окна указаны за квадратный метр изделия В стоимость входит покраска и доставка в пределах МКАД.

Обратите внимание на различные варианты покраски решеток на окна и дополнительные услуги.

Нажмите на иконку рядом с ценой, чтобы посмотреть фото решеток по этому эскизу.

Выезд замерщика — бесплатно .

Стоимость выбранного эскиза уточняйте по телефону.

Бесплатная доставка в пределах МКАД

• черным, серым или красно-коричневым цветом — бесплатно
• белым цветом — +10%
• покраска «Патина» — 800 руб./м 2
• покраска «Новакс» — 500 руб./м 2
• покраска «Hammerrite» — 800 руб./м 2
• покраска порошком — 1200 руб./м 2

• открывающаяся решетка — + 30%
• замок «KALE 189» — 680 руб.
• замок «CAM» — 550 руб.
• демонтаж — 100-300 руб.

• Сварные решетки
• Кованые решетки
• Дутые решетки
• Внутренние решетки
• Ажурные решетки
• Кованые цветники
• Решетки на лоджию
• Решетки для дачи
• Решетки для приямков
• Жалюзийные решетки

При заказе кованых изделий покраска «Патина» бесплатно!
Вы экономите — 800 руб./м 2

Компания «Двери в дом» предлагает широкий выбор жалюзийных решеток на окна. У нас вы можете заказать жалюзийные оконные ставни глухие и с ламелями.

Глухие

• Подходят для дачи и частного дома
• Шпингалеты вверху и внизу створок
• Несложный монтаж на саморезы
• 2 способа открывания – снаружи/изнутри или только снаружи
• Исполнение в стандартных цветах или любых других оттенках – по желанию клиента
• Изготовление в разных габаритах и конфигурациях – для 2-х и 3-х створчатых окон

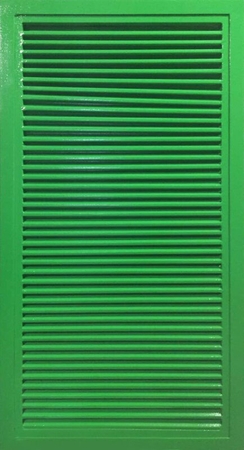

С ламелями

• Можно изготовить на окна и на двери
• Подходят для чердачных окон
• Усиленная конструкция (у большинства моделей)
• Производство с любыми габаритами и в разных конфигурациях
• Открывание только изнутри – для большей защиты от взлома
• Монтаж на саморезы или анкерные болты
• Разные замки – стандартные (для легкого распахивания) или усиленные

Перед покупкой жалюзийных решеток обратите внимание, что цена на них на нашем сайте указана на типовые стандартные окна с бесплатной покраской. Точная цена зависит от конкретных размеров, выбранного варианта покраски и дополнительных услуг с нашей стороны. По всем вопросам – звоните: 8 (495) 662-59-76.

• Виды решеток на окна
  • Сварные решетки
  • Кованые решетки
  • Решетки для дачи
  • Решетки на лоджию
• Ограды и ограждения
  • Газонные ограждения
  • Сварные ограды
  • Ритуальные ограды
  • Сварные заборы
  • Кованые заборы
• Перила
  • Кованые перила
  • Сварные перила
  • Перила для лестниц
  • Перила для крыльцаБалконные перила
  • Входные группы

Кованые перила для лестниц, ограждения и решетки на окна © 2007-2020 ООО «Двери в дом»
109147, г. Москва, ул. Марксистская, дом 34. (ИНН 5029153200 / КПП 502901001 / ОГРН 1115029006333)

Производство и установка кованых и сварных решеток — Москва, Мытищи, Балашиха, Реутов, Химки, Королев, Пушкино, Железнодорожный, Красногорск, Зеленоград. Подробнее о том, где мы устанавливаем решетки на окна.

109147, г. Москва, ул. Марксистская, дом 34
